A hepa szűrő a légszűrőkön belül a sterilszűrők, vagy másik nevükön tisztatérszűrők osztályába tartozik. Mai terminológiában azonban a hepa szűrő fogalmát gyakran azonosítják az egyéb sterilszűrőkkel, holott nem szabad összekeverni őket. A sterilszűrők definíciója és beosztása a következő a leválasztási szemcseméret szerint (EN 1822 minőségi besorolás szerint):

EPA10hatékonyság 0,3µm-ig 85%
EPA11hatékonyság 0,3µm-ig 95%
HEPA12hatékonyság 0,3µm-ig 95,5%
HEPA13hatékonyság 0,3µm-ig 95,95%
HEPA14hatékonyság 0,3µm-ig 95,995%
ULPA15hatékonyság 0,12µm-ig 99,9995%
ULPA16hatékonyság 0,12µm-ig 99,99995%
ULPA17hatékonyság 0,12µm-ig 99,999995%

Hepa szűrő - krill.huEPA: efficient particulate airfilter
HEPA: high efficiency particular airfilter
ULPA: ultra low penetration airfilter

Szigorúan véve a hepa szűrő csak a H12, H13, H14-es szűrési fokozattal ellátott levegő szűrőt jelenti, ugyanakkor ez a leggyakrabban használt sterilszűrő az iparban. Laborokban, kórházak műtőiben, precíziós műszerek tereiben, biotechnológiában találkozhatunk velük. Csomagolásuk, szabványminősítésük minden egyes darab szűrőnél egyedi, ezért nem olcsóak. A kézzel történő érintés sem lehetséges a hepa szűrő esetében, ezért cseréjük sem történhet kellő körültekintés nelkül. Nézzünk meg egy ilyen szűrőt részletesebben:

A képen látható hepa szűrő termékismertetője alapján az adott légszűrő a H13-as kategóriába van beklasszifikálva. Ez a légszűrő már a bakériumokat, gombákat, polleneket hatékonyan kiszűri. Mérete 305*305*78 mm. Itt a 78 mm a keret vastagsága, a 305 milliméter a légszűrő szélessége és magassága. Induló ellenállása 100 Pascal, azaz a szűrő két oldala között legalább ekkora légnyomáskülönbség szükséges, hogy meginduljon a levegő áramlása. Mivel rendkívül sűrű szövésű az anyaga, ezért ez nem meglepő. A hajtásmagasság jelöli a keretbe foglalt szűrőanyag „vastagságát”, azaz a szűrőanyagból sűrűn hajtogatott kis zsebek hosszát. Ezek alapján az adott keretmérethez tartozó hajtásmélységek eltérő paramétereket adnak a szűrőfelület, és így az átáramoltatható időegység alatti légmennyiség tekintetében alábbiak szerint:

HEPA szűrők H13610×610 mm
Mélység 78 mm
610×610 mm
Mélység 150 mm
610×610 mm
Mélység 292 mm
Kezdeti nyomásesés (Pa)250213280
Végleges nyomásesés (Pa)600600600
Légmennyiség (m3/h)120014502000
Leválasztási teljesítmény (%)≥ 99,95≥ 99,95≥ 99,95
Szűrőfelület (m2)1214,520

Hepa szűrő - krill.huAz első képen megadott paraméterekkel rendelkező hepa szűrő 150 m3 levegőt tud megszűrni egy óra alatt, és a 0,3µm feletti részecskék 99,95%-át leválasztja.

Itt fontos megjegyezni, hogy a sterilszűrők elé a légcsatornába beraknak olyan levegő szűrőket is, amik a nagyobb szemcséket kiszűrik, hiszen maga a hepa szűrő nagyon hamar eltömődne a milliméteres poroktól, szálaktól, stb.

A hepa szűrő adatait a következőképpen szokták megadni tehát az alábbi ábra alapján:

Illetve egy összefüggési táblázat a már értelmezett méretek, és a maximális szállítható légmennyiség között:

Szintén fontos megjegyezni azt is, hogy a portároló képesség nem függ a minőségtől, azaz a minőség nem függ a leválasztott por maximális tömegmennyiségétől. A kényes szűrőanyag összetétele sokszor a gyártók féltve őrzött titka, de alapvetően műanyag ötvözetekről beszélhetünk. A gyártási technológia a leggyakoribb esetekben úgynevezett hot melt-típusú,  a szűrőanyag belsejét ragasztásos távtartókkal tartják egyben.

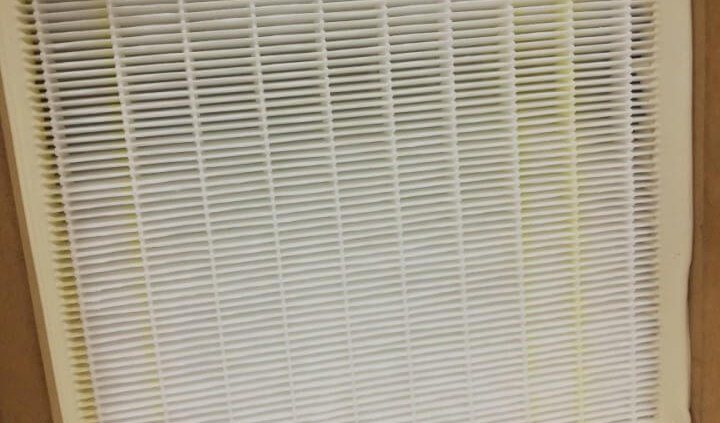

Hepa szűrő - Távtartók a hepa szűrő jellegzetességei. Jól látható a sűrű hajtogatás - krill.hu

Távtartók a hepa szűrő jellegzetességei. Jól látható a sűrű hajtogatás

A hepa szűrő tehát olyan tiszta terek előállítására képes, amelyeknél egy rossz tervezés nagy plusz kiadást tud jelenteni egy esetleges átalakítás szükségessége miatt. Fontos megemlíteni továbbá, hogy gyakran akkor is a hepa szűrő a megoldás, amikor épp a szabadba nem engedhetünk ki káros kórokozókat, vagy egyéb veszélyes anyagokat, például radioaktív, vagy egyéb környezetterhelő porokat.

A Krill Zrt. a világ élvonalába tartozó hepa szűrő előállítóival és gyártóival van forgalmazói viszonyban. Magyarországon több cégnek is kizárólagos képviselői vagyunk. Cégünk a saját légcsatorna-gyártó részlegével kiegészítülve bármely felmerülő problémára, kivitelezési munkára tud megoldást. Itthon az ipari légszűrő szakmai tanácsadásban vezető szerepet töltünk be.
