A légcsatornák gyakori összetevője a szűrőház. A szűrőház az, amiben a légszűrők vannak. Egy nagy levegő szűrő elhelyezése nem praktikus a légcsatornákban, mert merevvé teszi a rendszert, illetve statikailag is könnyebb egy szűrőházzal megoldani a problémát. A szűrőházak mérete sokszor egyedi, de a kialakításuk a legtöbb esetben úgy történik, hogy sztenderdizált szűrőket lehessen beléjük tenni. Fontos, hogy tervezésnél a levegő homloksebessége ne legyen több 3m/s-nál, azaz a szűrőház úgy legyen kialakítva, hogy a légcsatornából érkező levegő kellő mértékben szét tudjon terülni a szűrők felületén, ne csak a légszűrők közepe piszkolódjon. Ha kör alakú a légcsatorna, akkor célszerű kúposan, ha négyszögletes, akkor pedig gúla alakban kialakítani a tágítást, de persze ez a rendelkezésre álló hely függvénye is, ugyanis a légsebesség a légcsatornákban jellemzően túl nagy ahhoz, hogy a levegő szűrőnél ne legyen nagyobb a légáramlás sebessége, mint 3m/s. A legtöbb légcsatorna a jóval könnyebb szerelhetőség miatt négyszögletes alakú, de az egyszerűbb, kisebb helyeken gyakori a csőalak is. A keresztmetszet növelésével a levegő áramlási sebessége csökken, így már megfelelő lesz a szűrőház keresztmetszetében a szűrőkön. Nézzünk egy példát:

Szűrőház - négyzet alakú keresztmetszet - krill.hu

Az ábrán egy 900mm*900mm-es négyzet alakú keresztmetszet látható, amelyet feloszthatunk az alábbi négy különböző szűrőméretre:
6/3 az 600*300 milimétert jelent, ugyanígy a 3/3 az 300*300 mm, ami az egyes szűrők névleges méretei! A tényleges méretük 592*287 mm! Ez nagyon fontos. A szűrőház tehát az alábbi szűrőket tartalmazza:
6/6->névleges méret: 600*600 mm, tényleges méret: 592*592 mm.
3/3->névleges méret: 300*300 mm, tényleges méret: 287*287 mm.
6/3->névleges méret: 600*300 mm, tényleges méret: 592*287 mm.
3/6->névleges méret: 300*600 mm, tényleges méret: 287*592 mm.

Így látható az is, mi a névleges és a tényleges szűrőméret között a különbség! A keret a névleges méret, de a szűrőfelület a tényleges. A szűrőház belevaló szűrőihez gyakran emiatt az egyszerűsített perjeles méreteket adják meg.

Az egyes szűrők szűrési felülete pedig ezek alapján:
6/6->592*592 mm-esek. Ezek 6 zsebesek, a zsebek most legyenek 360 mm hosszúak. Ekkor ennek a szűrőnek egy zsebének az egyik oldala 592*360 mm. Egy zseb két oldalból áll, illetve 6 zseb van, tehát 592*360*2*6 mm összesen, ami nagyjából ~2,6 négyzetméter felületet jelent. A többi szűrőre ugyanígy kiszámolva és összeadva azt kapjuk, hogy a 900*900 mm-es szűrőházba betett szűrők szűrési összfelülete ~5,7 négyzetméter. Látható, hogy a szűrőház, és benne a szűrők nagy felületet biztosítanak a légáramlatnak a szűrőház kereszmetszetéhez képest is.

Kétféle szűrőház a jellemző:
– oldalsó betolású szűrőház: oldalról kell csak kihúzni és betolni a szűrőket, praktikus, viszont nem annyira merev, nem tömít annyira jól, viszont több száz, vagy ezer szűrő cseréjét jelentősen megkönnyíti.
– bepattintós szűrőház: stabilabb, merevebb, jobban szigetel, viszont körülményesebb a cseréje.

Szűrőház - bepattintós szűrőház - krill.hu

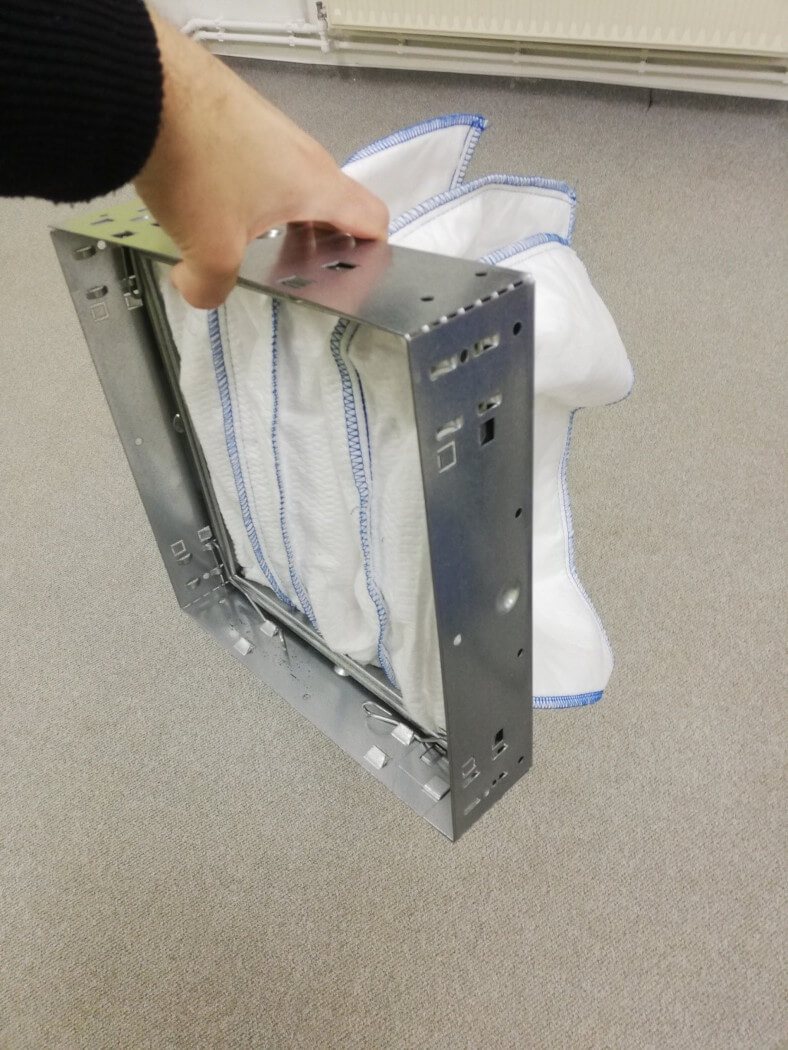

Ez egy 287*287* mm-es szűrőhöz való, bepattintós szűrőház. Maga a szűrőház 305*305 mm-es

A Krill Zrt. bármilyen egyedi méretű szűrőházat le tud gyártani, akár gúlás, vagy kúpos kivitelűt is, amelyek a szűrők élettartamához a legjobb választás. Kérdés esetén keresse cégünket! E-mail: info@krill.hu, Tel: +3612710132
